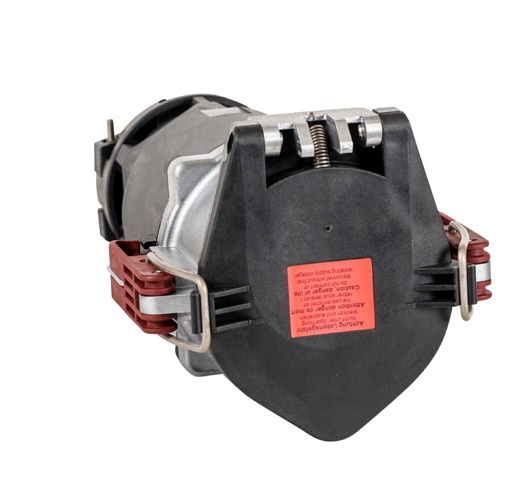

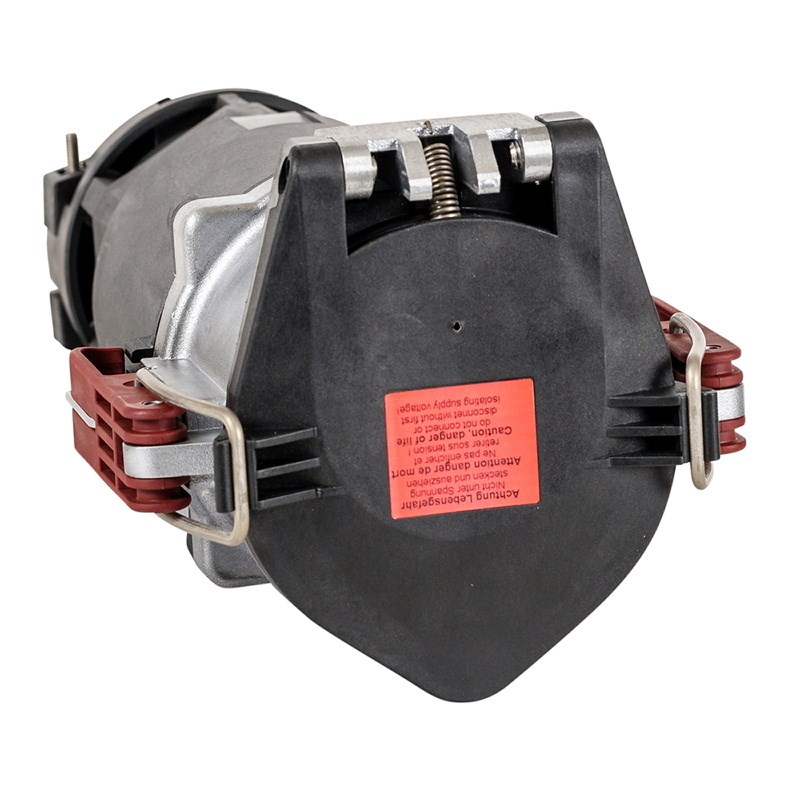

Skarvkontakt 500A (A-line)

De robusta högströmsdonen i A-serien (A-line) är ideala för applikationer i tex tunnlar och gruvor där stor amekaniska laster kan frekomma. Vidare finns ett antal tillval, så som saltvattenresistenta kapslingar som gör att högströmsdonet passar i marina applikationer.



Dessa högströmsdon har utbytbara kontaktstift samt att de tål upp till 2 tons tryck. Skarvkontakterna är anpassade för 500A och finns med 4 eller 5 poler och för 230V-1000V.

Art.nr.
Benämning
Poltal
Märkspänning
Art.nr. 8225206

FC-S4/500 400V-6h 4 (3P+PE) 500A 400V A-Line Skarvkontakt

Poltal 4 (3P+PE) Märkspänning 400V
Poltal
4 eller 5 poler
Ström [A]
500A
Märkspänning [V]
230V, 400V, 500V, 690V, 1000V
Frekvens
50/60 Hz
IP-klass
IP67
Chockmotstånd
IK10
Temperaturområde [°C]
- 40°C till + 100°C
Resistans isolering
> 500 Mohm
Ledararea [mm²]
70 - 240 mm²
Ledararea pilotstift (EN 60228 Class 5)
4 mm²

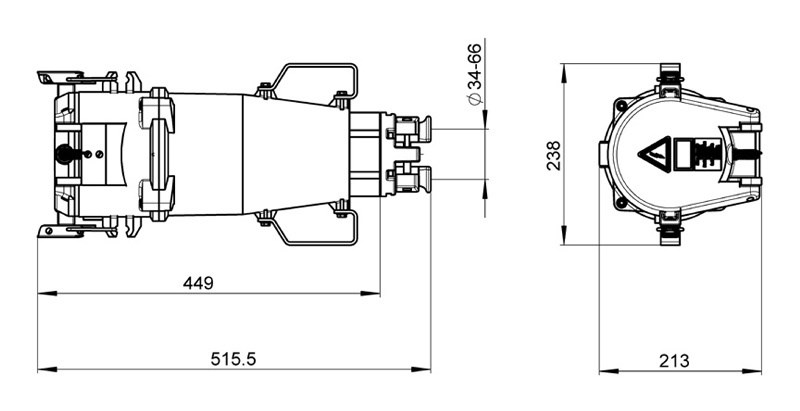

Kabeldiamater [mm]
34-66 mm, upp till 80mm på begäran
Kabeldiamater - separat pilotkabel
8-15 mm
Typ
Skarvkontakt
Variant
A-line
Material
Kapsling i aluminium
Saktvattenresistent
Möjligt tillval
Tillbehör/tillval
Vibrationssäkra låsskruvar, täcklock, förskruvningar upp till ø 80mm, hänglås.
Position jord
Se artikelbenämning
Enhet
S
Ursprungsland
CH
