NSHTöu

Gummikabel

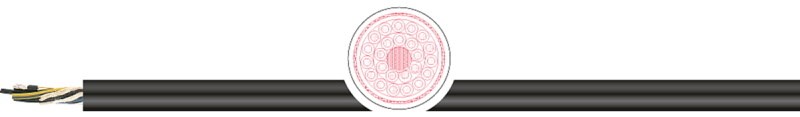

Upprullningsbar kabel för krävande applikationer så som kabeltrummor. Passar där drag- och/eller vridspänning förekommer. Lämplig för torra, fuktiga och våta miljöer, även för utomhusbruk. Kabeln passar bra på tex byggarbetsplatser och i jordbruksanläggningar. Kabeln klarar resor upp till 120 m/min.

Art.nr.
Benämning
Ytter-Ø (min-max)
Vikt
Art.nr. 10331738

Trommelflex NSHTöu-J 42x1,5 för kabeltrumma

Ytter-Ø (min-max) 32,1 - 35,3 mm Vikt 1,64 kg/m
Art.nr.
Benämning
Ytter-Ø (min-max)
Vikt
Art.nr. 10331751

Trommelflex NSHTöu-J 4x25 för kabeltrumma

Ytter-Ø (min-max) 32,2 - 35,5 mm Vikt 2,0 kg/m
Art.nr.
Benämning
Ytter-Ø (min-max)
Vikt
Art.nr. 40001152

Trommelflex NSHTöu-J 7x1,5 Krankabel

Ytter-Ø (min-max) 16,2 - 19,0 mm Vikt 0,4 kg/m
Art.nr.
Benämning
Ytter-Ø (min-max)
Vikt
Art.nr. 40001153

Trommelflex NSHTöu-J 12x1,5 Krankabel

Ytter-Ø (min-max) 20,0 - 21,9 mm Vikt 0,57 kg/m
Art.nr.
Benämning
Ytter-Ø (min-max)
Vikt
Art.nr. 40001155

Trommelflex NSHTöu-J 24x1,5 Krankabel

Ytter-Ø (min-max) 25,4 - 28,6 mm Vikt 1 kg/m
Art.nr.
Benämning
Ytter-Ø (min-max)
Vikt
Art.nr. 40001160

Trommelflex NSHTöu-J 7x2,5 Krankabel

Ytter-Ø (min-max) 18,5 - 22,1 mm Vikt 0,53 kg/m
Art.nr.
Benämning
Ytter-Ø (min-max)
Vikt
Art.nr. 40001162

Trommelflex NSHTöu-J 12x2,5 Krankabel

Ytter-Ø (min-max) 22,7 - 25,1 mm Vikt 0,77 kg/m
Art.nr.
Benämning
Ytter-Ø (min-max)
Vikt
Art.nr. 40001164

Trommelflex NSHTöu-J 24x2,5 Krankabel

Ytter-Ø (min-max) 30,1 - 33,2 mm Vikt 1,46 kg/m
Art.nr.
Benämning
Ytter-Ø (min-max)
Vikt
Art.nr. 40001165

Trommelflex NSHTöu-J 30x2,5 Krankabel

Ytter-Ø (min-max) 31,9 - 34,4 mm Vikt 1,63 kg/m
Art.nr.
Benämning
Ytter-Ø (min-max)
Vikt
Art.nr. 40001172

Trommelflex NSHTöu-J 5x6 Krankabel

Ytter-Ø (min-max) 20,4 - 23,2 mm Vikt 0,68 kg/m
Art.nr.
Benämning
Ytter-Ø (min-max)
Vikt
Art.nr. 40001179

Trommelflex NSHTöu-J 4x35 Krankabel

Ytter-Ø (min-max) 34,4 - 38,3 mm Vikt 2,4 kg/m
Art.nr.
Benämning
Ytter-Ø (min-max)
Vikt
Art.nr. 40001180

Trommelflex NSHTöu-J 5x35 Krankabel

Ytter-Ø (min-max) 38,8 - 42,6 mm Vikt 2,89 kg/m
Art.nr.
Benämning
Ytter-Ø (min-max)
Vikt
Art.nr. 40001184

Trommelflex NSHTöu-J 4x120 Krankabel

Ytter-Ø (min-max) 56,5 - 62,0 mm Vikt 7,38 kg/m
Art.nr.
Benämning
Ytter-Ø (min-max)
Vikt
Art.nr. 453004206

REELTEC NSHTÖU-JZ 7G1,5 Kabel

Ytter-Ø (min-max) 16,2 - 19,0 Vikt 0,4 kg/m
Art.nr.
Benämning
Ytter-Ø (min-max)
Vikt
Art.nr. 453004403

REELTEC KSM-S (N)SHTÖU-J 3X70+3X35/3 Krankabel

Ytter-Ø (min-max) 40,0 - 43,0 mm Vikt 3,4 kg/m
Material ledare
Förtennad koppar
Klassificering ledare
Enligt DIN VDE 0295 kl. 5 resp. IEC 60228 kl. 5
Isolering ledare
Gummi
Identifikation ledare
Enligt VDE 0293-308 upp till 5 färgade ledare, från 6 ledare svarta med vita siffror med GNYE
Ledaruppbyggnad
Ledare placerade i lager
Ytterhölje material
Gummi
Ytterhölje färg
Svart
Innerhölje material
Gummi
Märkspänning
Uo/U: 0,6/1 kV
Testspänning
2,5 kV
Max märkström
Enligt DIN VDE
Märkning
Ja
Minsta böjradie fast installation
Enligt DIN VDE 0298 del 3
Minsta böjradie rörlig installation
Enligt DIN VDE 0298 del 3
Hastighet
upp till 120 m/min (reeltec)
Draghållfasthet
15N/mm2 (trommelflex)
Temperaturområde fast [°C]
-40 °C till +80 °C
Temperaturområde rörlig [°C]
-25 °C till +80 °C
Max ledartemperatur [°C]
+90 °C
Standarder
Enligt eller liknande DIN VDE 0250
Brandspridningsklass
Självsläckande och flamsäker enligt IEC 60332-1
RoHS kompatibel
Ja
Övriga anmärkningar
Överensstämmer med 2014/35/EU-riktlinjer ("Low-Voltage Directive") CE
