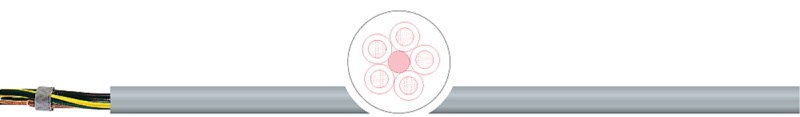

MULTINORM-JZ H05VV5-F

UL-godkänd maskinkabel

MULTINORM-JZ H05VV5-F är en mångsidig och pålitlig kabel som är idealisk för användning som kraft-, styr- och anslutningskabel i elektriska anläggningar. Den är utformad för både fast installation och tillfälliga rörelser utan dragbelastning och utan definierad kabeldragning.

Denna kabel är särskilt lämplig för användning i torra, fuktiga och våta utrymmen, inklusive miljöer där det finns blandningar av vatten och olja. För utomhusbruk kan kabeln användas, men endast med UV-skydd, och den är inte avsedd för installation under jord.

Fördelarna med MULTINORM-JZ H05VV5-F inkluderar dess robusthet och flexibilitet, vilket gör den idealisk för en mängd olika applikationer inom både industri och kommersiella miljöer. Dess anpassningsbarhet till olika miljöer gör den till ett utmärkt val för alla som behöver en pålitlig kabel för varierande användningsområden.

Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42006058

2-NORM-JZ (H)05VV5-F 3G1,5(AWG16) Maskinkabel UL/CSA

Ytter-Ø 8,2 mm Vikt 0,097 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42006060

2-NORM-JZ (H)05VV5-F 4G1,5(AWG16) Maskinkabel UL/CSA

Ytter-Ø 9,1 mm Vikt 0,128 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42006100

2-NORM-JZ (H)05VV5-F 4G6(AWG10) Maskinkabel UL/CSA

Ytter-Ø 12,4mm Vikt 0,402 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42006108

2-NORM-JZ (H)05VV5-F 4G10(AWG8) Maskinkabel UL/CSA

Ytter-Ø 17,4mm Vikt 0,653 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42006266

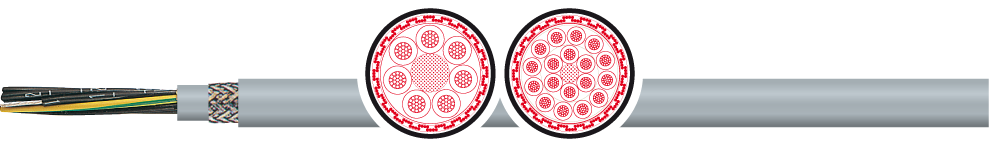

2-NORM-JZ-CY (H)05VVC4V5-K 12G1,5(AWG16) Maskinkabel skärmad UL/CSA

Ytter-Ø 17,4 mm Vikt 0,482 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42006452

MULTINORM-JZ H05VV5-F 3G1(AWG18) Maskinkabel HAR/UL/CSA

Ytter-Ø 6,9 mm Vikt 0,075 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42006464

MULTINORM-JZ H05VV5-F 25G1(AWG18) Maskinkabel HAR/UL/CSA

Ytter-Ø 17,6 mm Vikt 0,527 kg/m
Material ledare
Koppar
Klassificering ledare
Enligt IEC 60228 kl 5
Isolering ledare
PVC
Identifikation ledare
Enligt DIN VDE 0293 svarta ledare med vita siffror, G= med GNYE
Resistans ledare
Enligt IEC 60228 kl 5
Resistans isolering
min. 20 Mohm x km
Ledaruppbyggnad
Placerade i lager
Ytterhölje material
PVC
Ytterhölje färg
Grå Ral 7001
Märkspänning
Uo/U: HAR 300/500 V; UL/CSA 600 V
Testspänning
3 kV
Max märkström
Enligt DIN VDE
Minsta böjradie fast installation
4 x d
Minsta böjradie rörlig installation
12,5 x d
Temperaturområde fast [°C]
HAR: -40 °C / +70 °C; UL/CSA: -40 °C / +90 °C
Temperaturområde rörlig [°C]
HAR: -5 °C / +70 °C; UL/CSA: -5 °C / +90 °C
Max ledartemperatur [°C]
+70 °C i drift; +150 °C vid kortslutning
Standarder
EN 50525-2-51 / VDE 0285-525-2-51; UL-Style 2517/2587 und CSA C22.2 No. 210.2-M90 AWM I A/B II A/B. Samt godkännd enligt HAR: 300/500 V - 70 °C, UL/CSA 600 V - 90 °C
Brandspridningsklass
Självsläckande och flamsäker enligt IEC 60332-1, VW1, CSA FT1
RoHS kompatibel
Ja
UL- och UR-godkända
UL-godkänd
Övriga anmärkningar
Överensstämmer med 2014/35/EU-riktlinjer ("Low-Voltage Directive") CE
