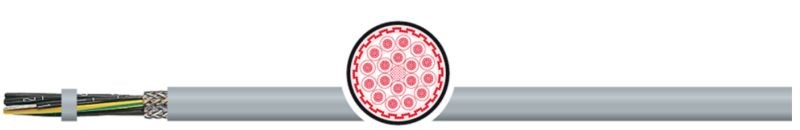

FLAME-JZ-CH FRNC

Skärmad halogenfri maskinkabel

Halogenfri och miljövänlig kraft-, signal- och anslutningskabel för användning i brandkänsliga områden och anläggningar. Kabeln kan användas i båda fasta och flexibla applikationer utan dragspänning.Lämplig i torra och fuktiga miljöer. För utomhus skydd om kabeln skyddas mot UV-strålning. FÅr ej placeras under mark.

Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001239

FLAME-JZ-CH FRNC 3G1 Kabel skärmad

Ytter-Ø 6,8 mm Vikt 0,08 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001387

FLAME-JZ-CH FRNC 3G0,75 Kabel skärmad

Ytter-Ø 6,3 mm Vikt 0,068 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001393

FLAME-JZ-CH FRNC 7G0,75 Kabel skärmad

Ytter-Ø Vikt 0,129 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001407

FLAME-JZ-CH FRNC 4G1 Kabel skärmad

Ytter-Ø 7,3 mm Vikt 0,1 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001411

FLAME-JZ-CH FRNC 7G1 Kabel skärmad

Ytter-Ø 8,7 mm Vikt 0,155 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001413

FLAME-JZ-CH FRNC 12G1 Kabel skärmad

Ytter-Ø 11,4 mm Vikt 0,245 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001415

FLAME-JZ-CH FRNC 18G1 Kabel skärmad

Ytter-Ø 13,6 mm Vikt 0,368 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001425

FLAME-JZ-CH FRNC 3G1,5 Kabel skärmad

Ytter-Ø 7,3 mm Vikt 0,099 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001427

FLAME-JZ-CH FRNC 4G1,5 Kabel skärmad

Ytter-Ø 8,2 mm Vikt 0,125 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001429

FLAME-JZ-CH FRNC 5G1,5 Kabel skärmad

Ytter-Ø 8,9 mm Vikt 0,158 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001431

FLAME-JZ-CH FRNC 7G1,5 Kabel skärmad

Ytter-Ø 9,8 mm Vikt 0,21 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001433

FLAME-JZ-CH FRNC 12G1,5 Kabel skärmad

Ytter-Ø 12,8 mm Vikt 0,34 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001435

FLAME-JZ-CH FRNC 18G1,5 Kabel skärmad

Ytter-Ø 15,4 mm Vikt 0,48 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001451

FLAME-JZ-CH FRNC 4G2,5 Kabel skärmad

Ytter-Ø 9,9 mm Vikt 0,196 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001453

FLAME-JZ-CH FRNC 5G2,5 Kabel skärmad

Ytter-Ø 10,8 mm Vikt 0,235 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001467

FLAME-JZ-CH FRNC 4G4 Kabel skärmad

Ytter-Ø 11,6 mm Vikt 0,291 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001471

FLAME-JZ-CH FRNC 7G4 Kabel skärmad

Ytter-Ø 14,4 mm Vikt 0,468 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001479

FLAME-JZ-CH FRNC 4G6 Kabel skärmad

Ytter-Ø 13,8 mm Vikt 0,437 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001483

FLAME-JZ-CH FRNC 7G6 Kabel skärmad

Ytter-Ø 17 mm Vikt 0,67 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001489

FLAME-JZ-CH FRNC 4G10 Kabel skärmad

Ytter-Ø 17,5 mm Vikt 0,685 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001496

FLAME-JZ-CH FRNC 4G16 Kabel skärmad

Ytter-Ø 20,7 mm Vikt 0,972 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001502

FLAME-JZ-CH FRNC 4G25 Kabel skärmad

Ytter-Ø 26,5 mm Vikt 1,591 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001506

FLAME-JZ-CH FRNC 4G35 Kabel skärmad

Ytter-Ø 29,8 mm Vikt 2,254 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001510

FLAME-JZ-CH FRNC 4G50 Kabel skärmad

Ytter-Ø 35,9 mm Vikt 3,162 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001514

FLAME-JZ-CH FRNC 4G70 Kabel skärmad

Ytter-Ø 41 mm Vikt 4,259 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42001518

FLAME-JZ-CH FRNC 4G95 Kabel skärmad

Ytter-Ø 48,9 mm Vikt 6,27 kg/m
Material ledare
Koppar
Klassificering ledare
Enligt IEC 60228 cl. 5
Isolering ledare
Special halogenfri sammanstättning
Identifikation ledare
Enligt DIN VDE 0293 svarta ledare med vita siffror, med GNYW från 3 ledare
Ledaruppbyggnad
Placerade i lager
Ytterhölje material
Special halogenfri sammansättning
Ytterhölje färg
Grå, RAL 7001
Skärmad
Förtennad kopparfläta, täckning ca 85%
Märkspänning
UoU: 300/500 V
Testspänning
3 kV
Max märkström
Enligt DIN VDE
Minsta böjradie fast installation
6 x d
Minsta böjradie rörlig installation
15 x d
Temperaturområde fast [°C]
-40 °C till +70 °C
Temperaturområde rörlig [°C]
-5 °C till +70 °C
Standarder
Liknande EN 50525-2-51
Brandspridningsklass
Halogenfri och brandsäker enligt IEC 60332-1-2 och IEC 60332-3-24 Kat C
RoHS kompatibel
Ja
Halogenfri
Ja
Övriga anmärkningar
Överensstämmer med 2014/35/EU-riktlinjer ("Low-Voltage Directive") CE
