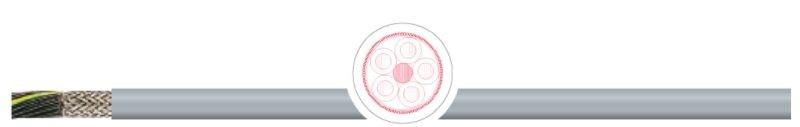

Kaweflex 6230 SK-C-PUR

Högflexibel skärmad PUR-kabel

Skärmad högflexibel kraft- och signalkabel som klarar mycket hög mekaniskstress, lämpar sig väl för EMC-kompatibla anslutningar, i kabelkedjor och i drivsystem inom maskin- och anläggningsteknik.

Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005674

KAWEFLEX 6230 SK-C-PUR UL/CSA 3G0,5 (AWG20) KABEL GRÅ

Ytter-Ø 6 mm Vikt 0,052 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005678

KAWEFLEX 6230 SK-C-PUR UL/CSA 5G0,5 (AWG20) KABEL GRÅ

Ytter-Ø 7 mm Vikt 0,072 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005680

KAWEFLEX 6230 SK-C-PUR UL/CSA 7G0,5 (AWG20) KABEL GRÅ

Ytter-Ø 8,4 mm Vikt 0,099 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005686

KAWEFLEX 6230 SK-C-PUR UL/CSA 25G0,5 (AWG20) KABEL GRÅ

Ytter-Ø 14 mm Vikt 0,286 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005694

KAWEFLEX 6230 SK-C-PUR UL/CSA 4G0,75 (AWG19) KABEL GRÅ

Ytter-Ø 6,9 mm Vikt 0,077 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005696

KAWEFLEX 6230 SK-C-PUR UL/CSA 5G0,75 (AWG19) KABEL GRÅ

Ytter-Ø 7,8 mm Vikt 0,096 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005698

KAWEFLEX 6230 SK-C-PUR UL/CSA 7G0,75 (AWG19) KABEL GRÅ

Ytter-Ø 9,3 mm Vikt 0,129 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005700

KAWEFLEX 6230 SK-C-PUR UL/CSA 12G0,75 (AWG19) KABEL GRÅ

Ytter-Ø 10,8 mm Vikt 0,185 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005710

KAWEFLEX 6230 SK-C-PUR UL/CSA 2x1 (AWG18) KABEL GRÅ

Ytter-Ø 6,5 mm Vikt 0,065 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005718

KAWEFLEX 6230 SK-C-PUR UL/CSA 7G1 (AWG18) KABEL GRÅ

Ytter-Ø 10,1 mm Vikt 0,15 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005728

KAWEFLEX 6230 SK-C-PUR UL/CSA 3G1,5 (AWG16) KABEL GRÅ

Ytter-Ø 7,8 mm Vikt 0,1 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005730

KAWEFLEX 6230 SK-C-PUR UL/CSA 4G1,5 (AWG16) KABEL GRÅ

Ytter-Ø 8,4 mm Vikt 0,121 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005732

KAWEFLEX 6230 SK-C-PUR UL/CSA 5G1,5 (AWG16) KABEL GRÅ

Ytter-Ø 9,5 mm Vikt 0,148 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005734

KAWEFLEX 6230 SK-C-PUR UL/CSA 7G1,5 (AWG16) KABEL GRÅ

Ytter-Ø 11,5 mm Vikt 0,199 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005736

KAWEFLEX 6230 SK-C-PUR UL/CSA 12G1,5 (AWG16) KABEL GRÅ

Ytter-Ø 13,5 mm Vikt 0,323 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005738

KAWEFLEX 6230 SK-C-PUR UL/CSA 18G1,5 (AWG16) KABEL GRÅ

Ytter-Ø 16,5 mm Vikt 0,455 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005748

KAWEFLEX 6230 SK-C-PUR UL/CSA 4G2,5 (AWG14) KABEL GRÅ

Ytter-Ø 10 mm Vikt 0,177 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005750

KAWEFLEX 6230 SK-C-PUR UL/CSA 5G2,5 (AWG14) KABEL GRÅ

Ytter-Ø 11,4 mm Vikt 0,214 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41005752

KAWEFLEX 6230 SK-C-PUR UL/CSA 7G2,5 (AWG14) KABEL GRÅ

Ytter-Ø 13,9 mm Vikt 0,301 kg/m
Material ledare
Koppar
Klassificering ledare
Enligt DIN VDE 0295 kl. 6 pt. 4 resp. IEC 60228 kl. 6 pt. 4
Isolering ledare
PELON®2
Identifikation ledare
Enligt DIN VDE 0293 svarta ledare med vita nummer, 1 x GNYE
Resistans ledare
Vid +20 °C enligt DIN VDE 0295 cl. 6 resp. IEC 60228 cl. 6
Resistans isolering
vid +20 °C >= 20 Mohm x km
Ledaruppbyggnad
Ledare placerade i lager
Ytterhölje material
PUR
Ytterhölje färg
Grå Ral 7001
Skärmad
Förtennad kopparfläta, täckning till ca 85%
Märkspänning
IEC: 600/1000 V; UL: 1000 V
Testspänning
core/core: 4 kV, core/shield: 2 kV
Max märkström
Enligt DIN VDE
Minsta böjradie fast installation
4 x d
Minsta böjradie rörlig installation
7,5 x d < 10 m åksträcka | 10 x d >= 10 m åksträcka
Hastighet
Självbärande: max 10 m/s, glidande: max 5 m/s (accelartion max 20 m/s²)
Temperaturområde fast [°C]
-50 °C till +80 °C
Temperaturområde rörlig [°C]
-40 °C till +80 °C
Standarder
UL/CSA - cURus 1000V, 80°C
Brandspridningsklass
Brandsäker enligt IEC 60332-1-2, FT1
RoHS kompatibel
Ja
UL- och UR-godkända
UL/CSA godkänd
UV-beständig
Ja
Halogenfri
Ja
Övriga anmärkningar
Överensstämmer med 2014/35/EU-riktlinjer ("Low-Voltage Directive") CE
Enhet
M
