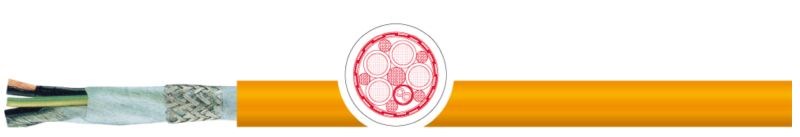

Kaweflex 5288 SK-C-PUR

Högflexibel skärmad PUR-kabel

Skärmad kabel med 2,3 respektive 3 kontrollledare anpassade för temperatursensorer eller bromsar till EMC-kompatibla kopplingar mellan frekvensomriktare och frekvensomvandlare. Kabeln är anpassad för kabelkedjeapplikationer, rörliga drivsystem, robotteknik och tillverkningsanläggningar. Lämplig i torra och fuktiga miljöer.

Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41003494

KAWEFLEX 5288 SK-C-PUR UL/CSA 4G2,5 SERVOKABEL SKÄRMAD FÖR KABELKEDJA

Ytter-Ø 10,6 mm Vikt 0,233 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41003496

KAWEFLEX 5288 SK-C-PUR UL/CSA 4G6 SERVOKABEL SKÄRMAD FÖR KABELKEDJA

Ytter-Ø 14,7 mm Vikt 0,437 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41003497

KAWEFLEX 5288 SK-C-PUR UL/CSA 4G10 SERVOKABEL SKÄRMAD FÖR KABELKEDJA

Ytter-Ø 17,6 mm Vikt 0,654 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41003500

KAWEFLEX 5288 SK-C-PUR UL/CSA 4G35 SERVOKABEL SKÄRMAD FÖR KABELKEDJA

Ytter-Ø 28,7 mm Vikt 1,991 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 41003510

KAWEFLEX 5288 SK-C-PUR UL/CSA 4G2,5+2X(2X1) SERVOKABEL SKÄRMAD FÖR KAB

Ytter-Ø 14,8 mm Vikt 0,343 kg/m
Material ledare
Koppar
Klassificering ledare
Enligt DIN VDE 0295 kl 6 resp. IEC 60228 klass 6
Isolering ledare
PELON®
Identifikation ledare
Supply cores: BK with WH print U/L1/C/L+; V/L2; W/L3/ D/L- and GNYE; control cores: 1-pair, BK and WH; 2- pair: BK with WH print 5, 6, 7, 8; triple: bk with wh numerals 1. 2, 3
Resistans ledare
Vid +20 °C enligt DIN VDE 0295 kl. 6 resp. IEC 60228 kl. 6
Resistans isolering
Vid +20 °C >= 20 Gohm x km
Ytterhölje material
PUR, halogenfritt, brandsäkert
Ytterhölje färg
Orange Ral 2003
Skärmad
Förtennad kopparfläta, täckning ca 85%
Märkspänning
Uo/U 600/1000 V; UL & CSA: 1000 V
Testspänning
4 kV
Minsta böjradie fast installation
4 x d efter installation
Minsta böjradie rörlig installation
7,5 x d (<= 16 mm²) / 10 x d (>= 25 mm²)
Hastighet
max 300 m/min (max acceleration 50 m/s²)
Temperaturområde fast [°C]
-50 °C till +80 °C
Temperaturområde rörlig [°C]
-40 °C till +80 °C
RoHS kompatibel
Ja
UL- och UR-godkända
Godkänd enligt UL/CSA - cURus 1000 V, 80 °C
Halogenfri
Ja
Övriga anmärkningar
Överensstämmer med 2014/35/EU-riktlinjer ("Low-Voltage Directive") CE
