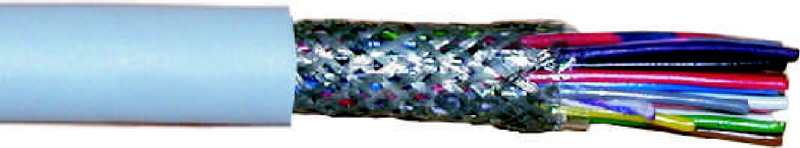

PAARTRONIC-CY LIYCY

Data-, signal- och anslutningskabel för för överföring av analoga och digitala signaler i

 mät-, styr och reglerteknik. För både fasta och flexibla applikationer utan dragspänning. Lämpar. För användning i torra och fuktiga miljöer. Får användas utomhus om kabeln skyddas mot UV-strålning men den får inte ligga under marken.

Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42004008

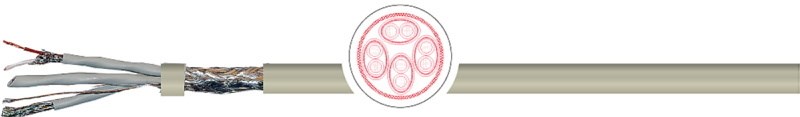

PAARTRONIC-CY-CY LIYCY-CY (TP) 4x2x0,25

Ytter-Ø 11,2 mm Vikt 0,18 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42004022

PAARTRONIC-CY-CY LIYCY-CY (TP) 4x2x0,5

Ytter-Ø 16,8 mm Vikt 0,29 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42004061

PAARTRONIC-CY LIYCY (TP) 2x2x0,5

Ytter-Ø 12,3 mm Vikt 0,19 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42004063

PAARTRONIC-CY LIYCY (TP) 4x2x0,5

Ytter-Ø 16,8 mm Vikt 0,29 kg/m
Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42004065

PAARTRONIC-CY LIYCY (TP) 8x2x0,5

Ytter-Ø 19,6 mm Vikt 0,42 kg/m
Material ledare
Koppar
Klassificering ledare
Enligt IEC 60228 kl. 5, undantag 0,34mm², stranded (7 x 0,25 mm)
Isolering ledare
PVC
Identifikation ledare
Enligt DIN 47100 olika färger
Ledaruppbyggnad
2 leadre partvinnade; skärmade par med ytterhölje placerade i lager
Ytterhölje material
PVC
Ytterhölje färg
Grå RAL 7032
Skärmad
Förtennade kopparfläta, täckning ca 85%
Märkspänning
250 V; toppspänning på 0,14 mm²: 350 V; > 0,14 mm²: 500 V
Testspänning
för 0,14 mm² core/core: 1,2 kV; core/shield: 2kV > 0,14 mm²: core/core: 1,5 kV; core/shield: 2kV
Max märkström
Enligt DIN VDE
Minsta böjradie fast installation
upp till 12 mm Ø: 5 x d; upp till 20 mm Ø: 7,5 x d; > 20 mm Ø: 10 x d
Minsta böjradie rörlig installation
Upp till 12 mm Ø: 10 x d; upp till 20 mm Ø: 15 x d; > 20 mm Ø: 20 x d
Temperaturområde fast [°C]
-30 °C till +80 °C
Temperaturområde rörlig [°C]
-5 °C till +70 °C
Standarder
Liknande DIN VDE 0812
Brandspridningsklass
Självsläckande och flamsäker enligt IEC 60332-1-2
RoHS kompatibel
Ja
Övriga anmärkningar
Överensstämmer med 2014/35/EU-riktlinjer ("Low-Voltage Directive") CE
