LSOH

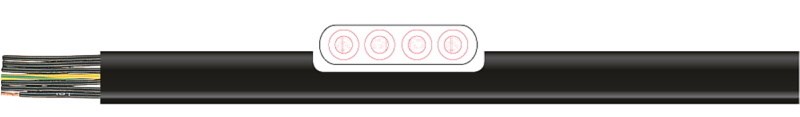

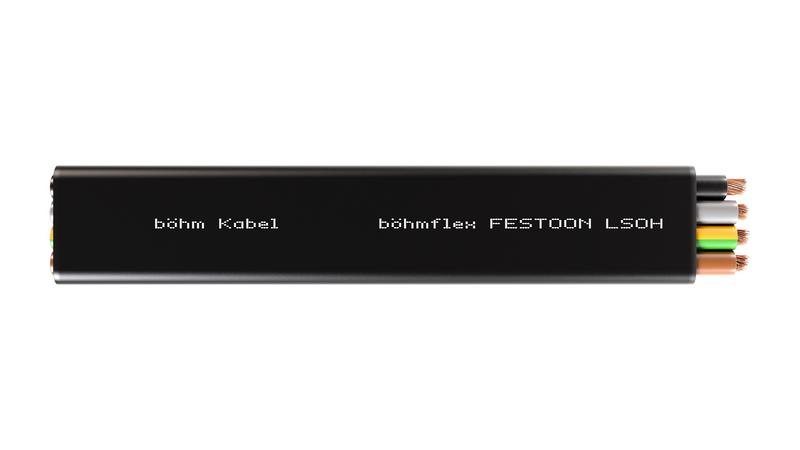

Halogenfri flatkabel

Kraft- och signalkabel för kabelvagnssystem, transefervagnar, maskinverktyg, lyftanordningar och portalkranar. Kabeln passar även där den permanent är böjd i rörliga applikationer. Lämplig i torra, fuktiga coh våta miljöer och för utomhusbruk.

Art.nr.
Benämning
Dim. HxB
Vikt
Art.nr. 40000604

LSOH 4G1,5 Flatkabel halogenfri

Dim. HxB 5,1x14,7 - 5,8x16,9 mm Vikt 0,11 kg/m
Art.nr.
Benämning
Dim. HxB
Vikt
Art.nr. 40000608

LSOH 8G1,5 Flatkabel halogenfri

Dim. HxB 5,1x26,8 - 5,8x30,5 mm Vikt 0,22 kg/m
Art.nr.
Benämning
Dim. HxB
Vikt
Art.nr. 40000612

LSOH 12G1,5 Flatkabel halogenfri

Dim. HxB 5,1x40,3 - 5,8x43,6 mm Vikt 0,32 kg/m
Art.nr.
Benämning
Dim. HxB
Vikt
Art.nr. 40000616

LSOH 4G2,5 Flatkabel halogenfri

Dim. HxB 5,2x17,4 - 6,0x19,2 mm Vikt 0,17 kg/m
Art.nr.
Benämning
Dim. HxB
Vikt
Art.nr. 40000620

LSOH 8G2,5 Flatkabel halogenfri

Dim. HxB 5,2x32,4 - 6,0x35,6 mm Vikt 0,33 kg/m
Art.nr.
Benämning
Dim. HxB
Vikt
Art.nr. 40000624

LSOH 12G2,5 Flatkabel halogenfri

Dim. HxB 5,2x48,0 - 6,0x52,3 mm Vikt 0,49 kg/m
Art.nr.
Benämning
Dim. HxB
Vikt
Art.nr. 40000632

LSOH 4G6 Flatkabel halogenfri

Dim. HxB 7,4x23,2 - 8,1x26,6 mm Vikt 0,33 kg/m
Art.nr.
Benämning
Dim. HxB
Vikt
Art.nr. 40000640

LSOH 4G16 Flatkabel halogenfri

Dim. HxB 10,0x32,3 - 11,6x36,9 mm Vikt 0,8 kg/m
Art.nr.
Benämning
Dim. HxB
Vikt
Art.nr. 40000652

LSOH 4G50 Flatkabel halogenfri

Dim. HxB 17,6x55,2 - 18,8x58,8 mm Vikt 2,4 kg/m
Material ledare
Koppar
Klassificering ledare
Enligt DIN VDE 0295 kl. 5 resp. IEC 60228 kl. 5
Isolering ledare
Specialsammansättning
Identifikation ledare
Enligt VDE 0296-308 upp till 5 färgade ledare, från 6 ledare svarta med vita siffror resp. vita med svarta siffror, med GNYE
Ledaruppbyggnad
Ledare placerade parallellt sida vid sida
Ytterhölje material
Specialsammansättning
Ytterhölje färg
Svart
Skärmad
LSOH-C: ren kopparfläta täckning ca 85%
Märkspänning
för 1 mm²: Uo/U 300/500 V; från 1,5 mm²: Uo/U 0,6/1 kV
Testspänning
LSOH: 2,5 kV; LSOH-C: c/c 4,0 kV / c/s 1,5 kV
Max märkström
Enligt DIN VDE
Märkning
Ja
Minsta böjradie fast installation
LSOH: 10 x d; LSOH-C: 15 x d
Minsta böjradie rörlig installation
LSOH: 10 x d; LSOH-C: 15 x d
Hastighet
max 1,6 m/s
Temperaturområde fast [°C]
-40 °C till +70 °C
Temperaturområde rörlig [°C]
-25 °C till +70 °C
Max ledartemperatur [°C]
+90 °C
Standarder
Liknande DIN VDE 0250
Brandspridningsklass
Självsläckande och flamsäker enligt IEC 60332-1
RoHS kompatibel
Ja
Halogenfri
Ja
Övriga anmärkningar
Överensstämmer med 2014/35/EU-riktlinjer ("Low-Voltage Directive") CE
