KBH

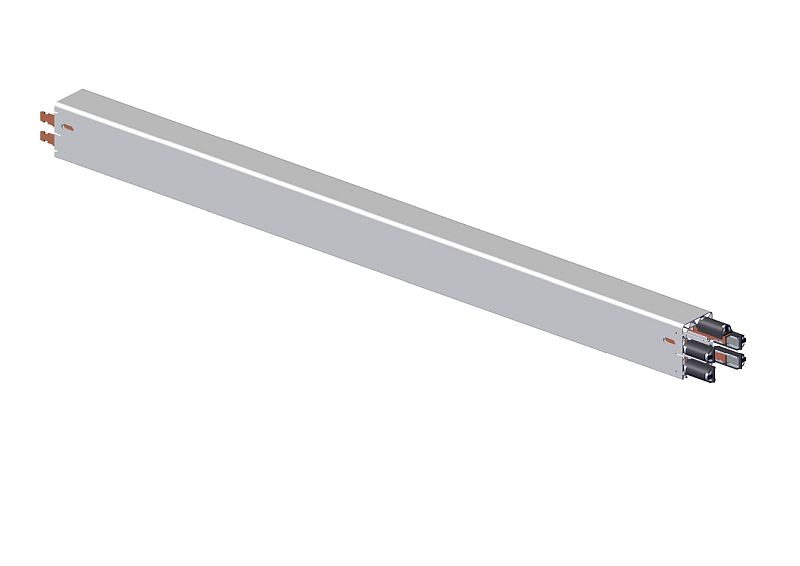

Plastkapslad strömbana
Den nya generationen av beröringskyddade strömbanor med PVC-kapsling.
Användbar för både inom- och utomhusbruk för de flesta slag av mobila strömförbrukare. Kan även förses med uppvärmning. Levereras även med horisontella och vertikala kurvor.
Snabbfakta
- Poltal
- 4 - 5
- Märkström [A]
- 63 - 200
- Max spänning [V]
- 690
- Temp [°C ]
- -30 till +60
- IP-klass
- IP23, IP24, IP44
- Möjlig positionering
- Ja
Ladda ner
Egenskaper
| KBHF med fjädrande skarvförbindningar | Poltal | Strömbelastning [A] vid 35°C | Max spänning [V] | Vikt [kg/m] | ||
|---|---|---|---|---|---|---|
| 80% Ed | 100% Ed | |||||
| KBHF4/63-....HSC | 4 | 70 | 63 | 690 | 1,304 | |
| KBHF4/63-....SSD manöverskena | 4 | 70 | 63 | 690 | 1,304 | |
| KBHF4/80-....HSC | 4 | 89 | 80 | 690 | 1,536 | |
| KBHF4/100-....HSC | 4 | 112 | 100 | 690 | 1,864 | |
| KBHF5/63-....HSC | 5 | 70 | 63 | 690 | 1,410 | |
| KBHF5/63-....SSD manöverskena | 5 | 70 | 63 | 690 | 1,410 | |
| KBHF5/80-....HSC | 5 | 89 | 80 | 690 | 1,700 | |
| KBHF5/100-....HSC | 5 | 112 | 100 | 690 | 2,110 | |
| KBHS med skruvförbindningar | Poltal | Strömbelastning [A] vid 35°C | Max spänning [V] | Vikt [kg/m] | ||
|---|---|---|---|---|---|---|
| 80% Ed | 100% Ed | |||||
| KBHS4/63-....HSC | 4 | 70 | 63 | 690 | 1,424 | |
| KBHS4/63-....SSD manöverskena | 4 | 70 | 63 | 690 | 1,424 | |
| KBHS4/80-....HSC | 4 | 89 | 80 | 690 | 1,656 | |
| KBHS4/100-....HSC | 4 | 112 | 100 | 690 | 1,984 | |
| KBHS4/125-....HSC | 4 | 140 | 125 | 690 | 2,161 | |
| KBHS4/160-....HSC | 4 | 179 | 160 | 690 | 2,699 | |
| KBHS4/200-....HSC | 4 | 224 | 200 | 690 | 3,297 | |
| KBHS5/63-....HSC | 5 | 70 | 63 | 690 | 1,560 | |
| KBHS5/63-....SSD manöverskena | 5 | 70 | 63 | 690 | 1,560 | |
| KBHS5/80-....HSC | 5 | 89 | 80 | 690 | 1,850 | |
| KBHS5/100-....HSC | 5 | 112 | 100 | 690 | 2,260 | |
| KBHS5/125-....HSC | 5 | 140 | 125 | 690 | 2,437 | |
| KBHS5/160-....HSC | 5 | 179 | 160 | 690 | 2,926 | |
| KBHS5/200-....HSC | 5 | 224 | 200 | 690 | 3,573 | |
