Rälsklammer
Gantrail
Fjädrande klammer för kranräls
Gantrails fjädrande klammer för kranräls rekommenderas vid stora hjultryck eller höga åkhastigheter för att förhindra utmattning, vibrationer och störande ljud i byggkonstruktionen. Clipsen kan kombineras med ett speciellt gummiunderlägg. Förutom fördelen med att klammern är fjädrande, är de justerbara i sidled för att kunna ta upp montageavvikelser. Specialbultar möjliggör lätt utbyte av utsliten räls.
Gantrails klammer är likvärdiga Gantrex Raillok rälklammer typ W-, B-, BG-serien.
Se en kort presentation av våra klammer här.
Ladda ner
Nedan listas rälsklammer med skruvfäste samt svetsfäste
| Skruvfäste | Horisontell kraftkapacitet [kN] | Addera följande dimension till rälsfoten [mm] | ||
|---|---|---|---|---|
| * Finns även galvaniserad | 8.8 bult | 10.9 bult | (Min. monterings brädd) | |
| 3112/10 * | 21 | 92 | ||
| 3116/10 * | 38 | 50 | 100 | |
| 3120/15 * | 75 | 100 | 147 | |
| 3124/15 * | 125 | 140 | 150 | |
| 3124/20 * | 125 | 140 | 170 | |
| 3224/20 * | 250 | 170 | ||
| 3226/15 * | 250 | 150 | ||
| 6124/20 * | 125 | 149 | ||
| 7120/10 * | 75 | 100 | 95 | |
| Svetsfäste | Horisontell kraftkapacitet [kN] | Addera följande dimension till rälsfoten [mm] | |
|---|---|---|---|
| * Finns även galvaniserad | (Min. monterings brädd) | ||

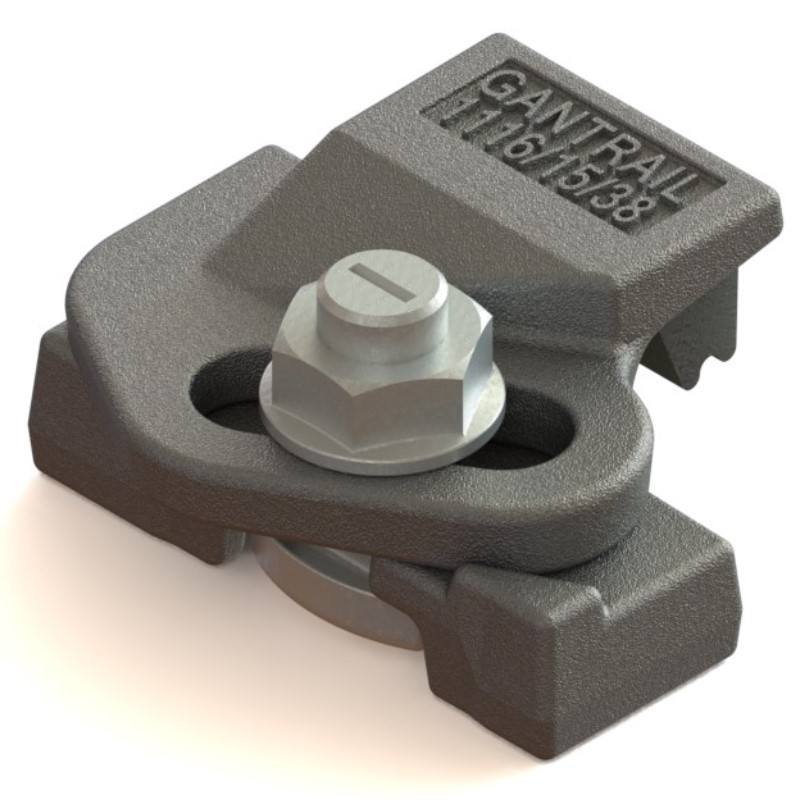

| 1116/15 * | 120 | 100 | |
| 1120/12 | 120 | 100 | |
| 1120/15 | 120 | 104 | |
| 1120/21 * | 165 | 130 | |
| 1216/15 * | 165 | 100 | |
| 1220/20 | 235 | 130 | |
| 1220/21 * | 300 | 130 | |
| 2119/15 * | 120 | 138 | |
| 2219/20 * | 235 | 140 | |
| 8119/15 | 120 | 166 | |
| 8219/20 | 200 | 187 |
